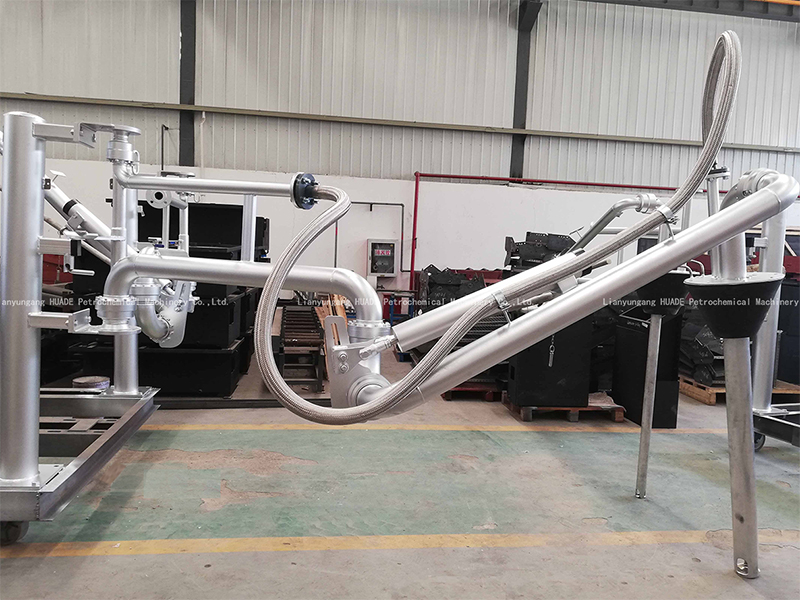

Brazo de Carga Superior, con Tubo de Recuperación de Vapores

Este tipo de brazo de carga superior está equipado con un tubo de recuperación de vapores que es especialmente útil para cargar líquidos volátiles o tóxicos en cisternas o vagones ferroviarios a través de una conexión cerrada en la parte superior de la cisterna. También tiene la capacidad de llevar a cabo la recuperación de medios altamente volátiles.

Diámetro nominal: DN50～DN200 (fase líquida), DN50～DN100 (fase gaseosa)
Presión de diseño: -0.06MPa～2.5MPa
Presión de diseño: -40℃～+230℃
Material de las tuberías: acero al carbono/acero inoxidable/ recubiertas de PTFE
Material de la tubería de salida: aleaciones de aluminio u otros materiales

• El brazo de carga está equipado con un sello cónico para sellar el orificio de inspección y un tubo flexible de retorno de vapor para la recuperación de vapor, a fin de evitar la fuga de materiales peligrosos.
• El brazo de carga puede estar equipado opcionalmente con un mecanismo de bloqueo del brazo exterior para bloquear el brazo de carga en la posición de trabajo.
• Se puede configurar un cilindro presurizado para garantizar un cierre hermético del cono.
• La sección de tuberías está conectada por 4 juntas giratorias, que proporcionan la flexibilidad necesaria para transportar el líquido a cualquier cisterna situada en la zona de trabajo;
• En caso de que la altura del tanque sea alta, se recomiendan tuberías de salida telescópicas para llenar el tanque de abajo hacia arriba;
• Instalar un deflector de tuberías de caida/salida o cortar el tubo de llenado en un ángulo de 45 grados ayuda a reducir las salpicaduras y las olas que pueden dañar el tanque;
• Equipado con un mecanismo de bloqueo del brazo interior para bloquear el brazo de carga cuando no está en funcionamiento;
• El sistema de equilibrado de cilindros con muelle mantiene el brazo exterior equilibrado con la sección delantera para garantizar un movimiento uniforme hacia arriba y hacia abajo;
• El disyuntor de vacío se utiliza para garantizar un rápido drenaje del sistema de tuberías;
• Equipado con un dispositivo antiestático para eliminar eficazmente las cargas electrostáticas y las corrientes parásitas generadas por el líquido que fluye por la tubería durante la carga y la descarga;

• Alarma de puesta a tierra estática
  La conexión a tierra es un medio eficaz para evitar la acumulación de estática mediante la conexión de la cisterna a tierra. Si la conexión no se realiza correctamente, se activará una alarma visible y sonora.
• Alarma de nivel del tanque
  En caso de que el nivel supere el valor establecido, la alarma generará un sonido o enviará una señal para alertar al operador.
• Bomba sumergible
  La bomba se utiliza para descargar los líquidos fuera de la cisterna.
• Más opciones de configuración
  Disponibles bajo petición de cada cliente.
