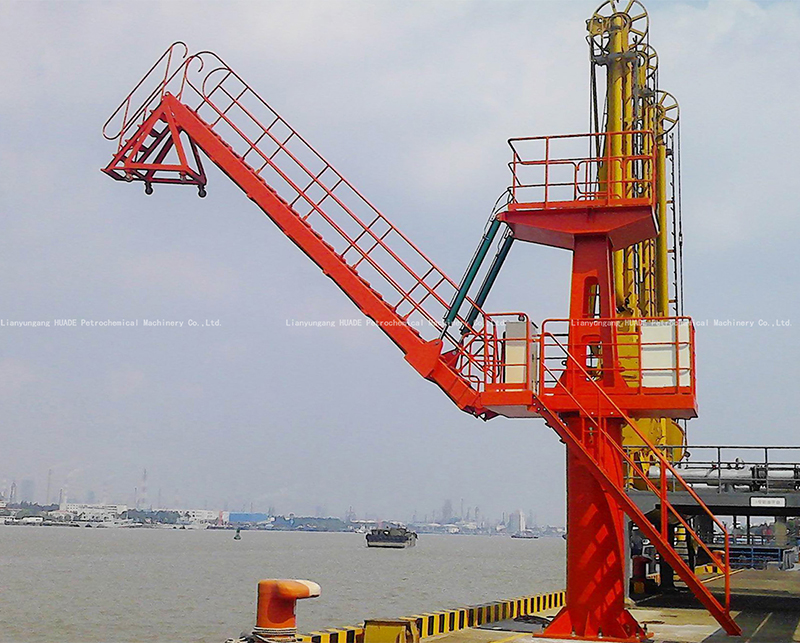

Pasarela Tipo Columna; Pasarelas de Acceso

Diseñada y fabricada teniendo en cuenta los movimientos de los barcos causados por las mareas y las derivas, la pasarela tipo columna puede cubrir diferentes posiciones de los barcos, desde pequeñas barcazas hasta grandes buques de transporte de hasta 30.000 toneladas.

Especificaciones

Potencia total: 6kW
Peso: 7T
Nivel de trabajo: M4
Altura de trabajo: 7 metros sobre el nivel del suelo, 4,6 metros por debajo del nivel del suelo
Ángulo de trabajo de escalera principal: -45°～50°
Ángulo de trabajo de la escalera frontal: 0°～60°
Presión de diseño del cilindro: 10MPa～16MPa
Nivel de resistencia contra explosiones: Exdll BT4
Grado de protección: IP55

Características
  • Apta para barcos de menos de 30.000 toneladas;
  • La estructura se caracteriza por una buena resistencia a la corrosión, una gran resistencia, un peso ligero y una apariencia agradable a la vista;
  • El sistema de control adopta un controlador lógico programable (PLC), para garantizar una operación sencilla y fiable;
  • La pasarela está conectada a la plataforma giratoria mediante una conexión articulada;
  • La elevación de la pasarela está controlada por cilindros hidráulicos para garantizar una elevación uniforme y segura;
  • El cilindro de la escalera está equipado con una válvula para evitar la pérdida de presión en caso de fallo de la tubería;
  • El mecanismo de giro utiliza motores hidráulicos y reductores para controlar los cojinetes de giro y lograr un rango de giro de ±90°; cuando el ángulo de giro alcanza un valor determinado, se activa una alarma para notificar al operador que se bloquee;
  • La columna está hecha de chapa de acero de alta calidad procesada por laminación y soldadura, para garantizar una buena resistencia al viento;
  • Independientemente del ángulo de la escalera, los peldaños siempre permanecen horizontales.
Aplicaciones

La pasarela de tipo columna es adecuada para buques de menos de 30.000 toneladas.
