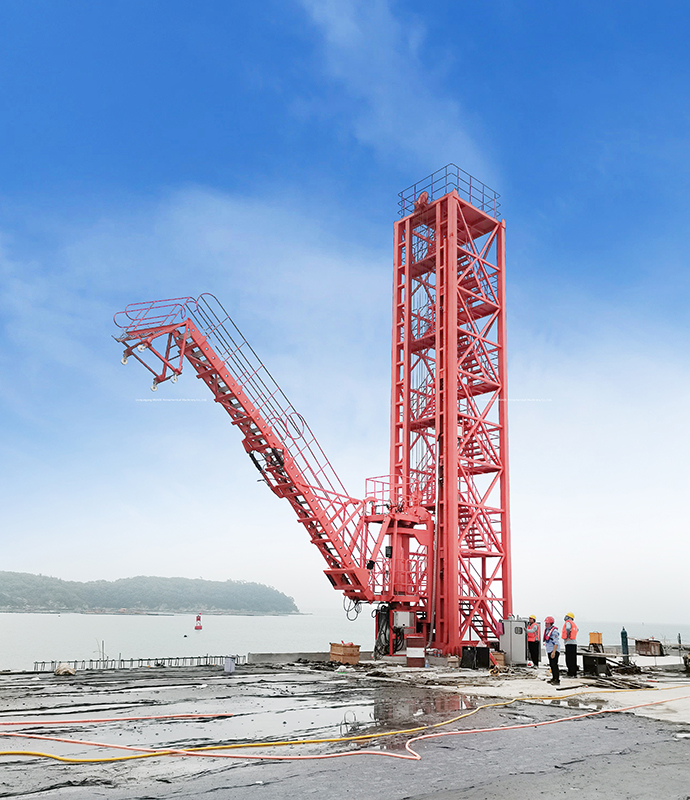

Pasarela Tipo Torre; Pasarela de Acceso

Diseñada teniendo en cuenta los movimientos de los buques inducidos por las mareas y la deriva, la pasarela tipo torre tiene la capacidad de adaptarse a diversos tipos de embarcaciones, desde pequeñas barcazas hasta grandes buques de más de 30.000 DWT. La pasarela realiza movimientos de extensión y contracción sin causar interrupciones y es adecuada para operaciones portuarias con una amplia gama de tipos de buques y un enorme rango de mareas.

Especificaciones

Potencia total: 5.5kW～16kW
Peso: 8T～35T
Nivel de trabajo: M4
Altura de trabajo: 20 metros sobre el nivel del suelo, 8 metros por debajo del nivel del suelo
Ángulo de trabajo de escalera principal: -40°～60°
Ángulo de trabajo de escalera frontal: 0°～60°
Presión de diseño del cilindro: 13MPa～20MPa
Nivel de resistencia a explosiones: Exdll BT4
Grado de protección: IP55

Características
  • Apta para todo tipo de embarcaciones;
  • La estructura se caracteriza por una buena resistencia a la corrosión, una gran resistencia, un peso ligero y una apariencia agradable a la vista;
  • El sistema de control adopta un controlador lógico programable (PLC), para garantizar una operación sencilla y fiable;
  • La pasarela está conectada a la plataforma giratoria mediante una conexión articulada;
  • Los movimientos de la pasarela se elevan y descienden mediante un cilindro hidráulico, lo que garantiza unos movimientos uniformes y seguros;
  • El cilindro de la escalera está equipado con una válvula para evitar la pérdida de presión en caso de fallo de la tubería;
  • El mecanismo de giro utiliza motores hidráulicos y reductores para controlar los cojinetes de giro y lograr un rango de giro de ±90°; cuando el ángulo de giro alcanza un valor determinado, se activa una alarma para notificar al operador que se bloquee;
  • El armazón de la torre está construido con tubos cuadrados de acero mediante un proceso de soldadura, lo que proporciona una fuerte resistencia al viento;
  • Independientemente del ángulo de la escalera, los peldaños siempre permanecen horizontales.
Aplicaciones

Las pasarelas tipo torre son la solución perfecta para embarcaciones de todos los tamaños, desde barcos pequeños hasta grandes barcos de hasta 300.000 DWT.
