    Este producto ha sido descontinuado y retirado de nuestro inventario.

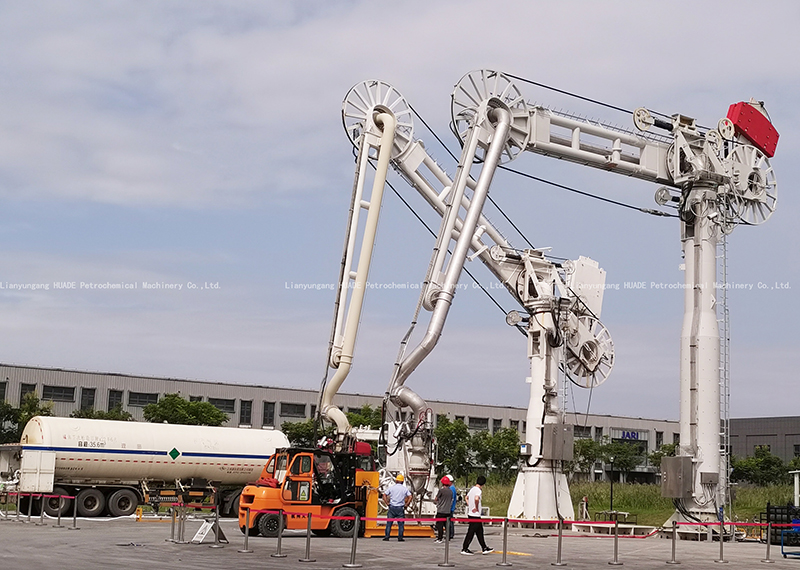

    El brazo de carga marino de fluido criogénicos puede montarse en un muelle o en un buque cisterna para cargar o descargar líquidos criogénicos. Los brazos de carga marinos cuentan con conexiones rígidas con un acoplamiento de liberación de emergencia (ERC) en cada uno de los brazos de la fase líquida y gaseosa para proteger la operación de abastecimiento de combustible de derrames en caso de que el buque abandone el puerto accidentalmente.

    Especificaciones

    Diámetro nominal: DN100～DN400 (4"～16")
    Presión de diseño: -0.06MPa～1.6MPa
    Temperatura de diseño: -196℃～+65℃
    Material de la tubería: Acero inoxidable 304L/316L
    Medio de transferencia: gas natural licuado (GNL), etileno criogénico, oxígeno líquido, nitrógeno líquido y otros.

    Características
    • El diseño optimizado de la capacidad de flujo da lugar a una caída de presión mínima.
    • El sistema de equilibrado de los contrapesos de cables y ruedas permite equilibrar cualquier movimiento del brazo de carga dentro de la zona de trabajo, reduciendo al mismo tiempo la altura del centro de gravedad y mejorando así la estabilidad.
    • La estructura de soporte independiente significa que el sistema de tuberías y el sistema de soporte son independientes entre sí y utilizan cojinetes giratorios de gran diámetro para absorber todas las fuerzas asociadas a la masa estructural, las cargas de viento y las cargas de momento.
    • El sistema de control electrohidráulico permite un fácil manejo a través de un control remoto a bordo; el sistema de control y la unidad de potencia hidráulica se comprueban completamente mediante pruebas de puesta en marcha e integración antes de la entrega.
    • El Sistema de Liberación de Emergencia (ERS) garantiza la desconexión segura del brazo de carga en alta mar antes de la salida del buque.
    • El acoplamiento de conexión/desconexión rápida (QCDC) permite una conexión rápida entre el brazo de carga marino y el buque; QCDC manual o QCDC hidráulico disponible bajo petición; se recomienda el QCDC hidráulico cuando se transfieren fluidos criogénicos, corrosivos y tóxicos
    • Un sistema de control de posición con alarmas visibles y sonoras permite al operador asegurarse de que el brazo de carga marino se encuentra dentro de su rango de trabajo definido.
    • Configurado con un mecanismo de bloqueo que permite que el brazo de carga esté en una posición bloqueada cuando no está en funcionamiento.
    Accesorios Opcionales
    • Rompedor de vacío
    • Sistema de drenaje
    • Brida aislante
    • Pata de apoyo ajustable
    • Acoplamiento de liberación de emergencia (ERC)
    • Acoplamiento manual de conexión y desconexión rápida (QCDC)
    • Acoplamiento hidráulico de conexión y desconexión rápida (QCDC)
    • Sistema de control de posición
